基本类预加载

从linux系统启动到进入android世界之前, 简要流程就是

  • Bootloader 加载内核，初始化 CPU、内存，挂载文件系统
  • Linux 内核 启动，初始化设备驱动、挂载 rootfs，启动 init 进程
  • init 进程 解析 /init.rc，启动关键服务（如 ueventd、vold），然后启动 Zygote
  • Zygote 进程 运行 ZygoteInit.main()，预加载 Java 类，并 fork() 启动 SystemServer

Zygote 是 Android 进程的孵化器，几乎所有的应用进程都是由它 fork 出来的。

zygote在native时做的工作(/system/bin/app_process)

（1）创建虚拟机–startVM
（2）注册JNI函数–startReg
（3）通过JNI获得Java层的com.android.internal.os.ZygoteInit 类，调用main 函数，进入java 世界

zygote在java时做的工作

（4）registerZygoteSocket()建立socket通道，zygote作为通信的服务端，用于响应客户端请求
（5）preload()预加载通用类、drawable和color资源、openGL以及共享库以及WebView，用于提高app启动效率
（6）通过startSystemServer()，fork得力帮手system_server进程，也是Java Framework的运行载体（下面讲到system server再详细讲解）
（7）调用runSelectLoop()，随时待命，当接收到请求创建新进程请求时立即唤醒并执行相应工作

preload加载基本类部分代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
static void preload(TimingsTraceLog bootTimingsTraceLog) {
    // ...省略
    preloadClasses();
    // ...省略
}

private static void preloadClasses() {
    final VMRuntime runtime = VMRuntime.getRuntime();

    // 读取 preloaded_classes 文件
    InputStream is;
    try {
        is = new FileInputStream(PRELOADED_CLASSES);
    } catch (FileNotFoundException e) {
        Log.e(TAG, "Couldn't find " + PRELOADED_CLASSES + ".");
        return;
    }

    // ...省略

    try {
        BufferedReader br =
                new BufferedReader(new InputStreamReader(is), Zygote.SOCKET_BUFFER_SIZE);

        int count = 0;
        String line;
        while ((line = br.readLine()) != null) {
            // Skip comments and blank lines.
            line = line.trim();
            if (line.startsWith("#") || line.equals("")) {
                continue;
            }

            Trace.traceBegin(Trace.TRACE_TAG_DALVIK, line);
            try {
                // 逐行加载基本类
                Class.forName(line, true, null);
                count++;
                // ...省略
            } catch (Throwable t) {
                // ...省略
            }
        }

        // ...省略
    } catch (IOException e) {
        Log.e(TAG, "Error reading " + PRELOADED_CLASSES + ".", e);
    } finally {
        // ...省略
    }
}

对于预加载, 在dalvik/art启动时将所有Java基本类和Android系统框架的基本类加载进来

这些类只需要在Zygote进程启动时加载一遍，后续APP或Android运行时环境的进程，都是从Zygote中fork出来，自然会继承zygote加载过的类

双亲委派

Android中的类加载器机制与JVM一样遵循双亲委派模式

所谓双亲委派就是指

  1. 加载.class时以递归的方式逐级向上委托给父加载器ParentClassLoader, 父加载器首先判断是否加载过该class
    1. 加载过则直接向下返回
    2. 未加载过则继续向上提交
  2. 直到提交到顶层父加载器, 如果顶层父加载器也没有加载过, 则尝试加载, 如果加载失败则逐级向下交还调用者加载

代码如下/libcore/ojluni/src/main/java/java/lang/ClassLoader.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
protected Class<?> loadClass(String name, boolean resolve)
    throws ClassNotFoundException
{
        // First, check if the class has already been loaded
        Class<?> c = findLoadedClass(name);
        if (c == null) {
            try {
                if (parent != null) {
                    c = parent.loadClass(name, false);
                } else {
                    c = findBootstrapClassOrNull(name);
                }
            } catch (ClassNotFoundException e) {
                // ClassNotFoundException thrown if class not found
                // from the non-null parent class loader
            }

            if (c == null) {
                // If still not found, then invoke findClass in order
                // to find the class.
                c = findClass(name);
            }
        }
        return c;
}

findLoadedClass

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/**
 * Returns the class with the given <a href="#name">binary name</a> if this
 * loader has been recorded by the Java virtual machine as an initiating
 * loader of a class with that <a href="#name">binary name</a>.  Otherwise
 * <tt>null</tt> is returned.
 *
 * @param  name
 *         The <a href="#name">binary name</a> of the class
 *
 * @return  The <tt>Class</tt> object, or <tt>null</tt> if the class has
 *          not been loaded
 *
 * @since  1.1
 */
protected final Class<?> findLoadedClass(String name) {
    ClassLoader loader;
    if (this == BootClassLoader.getInstance())
        loader = null;
    else
        loader = this;
    return VMClassLoader.findLoadedClass(loader, name);
}

VMClassLoader.findLoadedClass(loader, name) 是一个 native 方法，直接与 JVM 交互，用于查询 name 这个类是否已经被 loader 加载过。如果已经加载，返回 Class<?> 对象

如果当前 ClassLoader 是 BootClassLoader，则将 loader 设为 null，表示请求 JVM 内部查找是否加载过该类, 否则在对应的loader内寻找

如果当前没有找到该类, 则提交给父加载器递归调用LoadClass, 如果顶层父加载器也没找到就调用findClass进行加载类

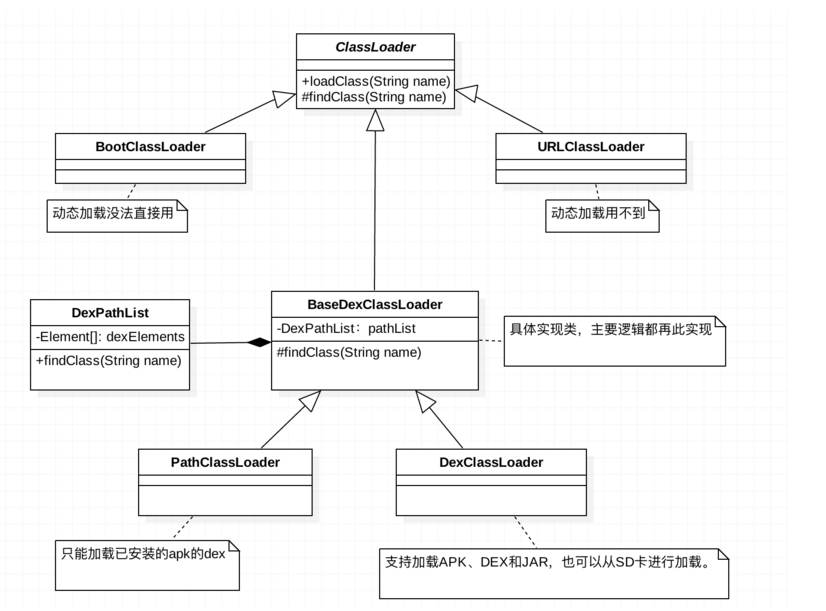

android类加载器

对于android主要关注三个类加载器

  • 系统类的加载器（BootClassLoader）
  • 当前应用的类加载器（PathClassLoader）
  • 动态加载一个外部 dex 文件(DexClassLoader)

BootClassLoader是ClassLoader的子类, PathClassLoader 和 DexClassLoader是BaseDexClassLoader的子类, 而BaseDexClassLoader又是ClassLoader的子类

三者的父加载器关系是DexClassLoader → PathClassLoader → BootClassLoader -> Null

而BootClassLoader是全局唯一的

PathClassLoader实例则是每个APP都拥有一个

demo

一个测试程序

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
package com.example.classloaderdemo;

import android.os.Bundle;
import android.util.Log;
import androidx.appcompat.app.AppCompatActivity;
import dalvik.system.DexClassLoader;
import java.io.File;

public class MainActivity extends AppCompatActivity {
    private static final String TAG = "ClassLoaderDemo";

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        // 1. 获取当前应用的类加载器（PathClassLoader）
        ClassLoader pathClassLoader = getClassLoader();
        Log.d(TAG, "PathClassLoader: " + pathClassLoader);

        // 2. 获取 BootClassLoader（引导类加载器）
        ClassLoader bootClassLoader = pathClassLoader.getParent();
        Log.d(TAG, "BootClassLoader: " + bootClassLoader);

        // 3. 获取外部 Dex（动态加载）
        String dexPath = "/sdcard/external.dex"; // 需要手动放置一个 dex 文件
        File optimizedDir = getDir("dex", MODE_PRIVATE);
        DexClassLoader dexClassLoader = new DexClassLoader(dexPath,
                optimizedDir.getAbsolutePath(),
                null,
                pathClassLoader);
        Log.d(TAG, "DexClassLoader: " + dexClassLoader);

        // 4. 打印类加载器的层级关系
        printClassLoaderHierarchy(dexClassLoader);
    }

    private void printClassLoaderHierarchy(ClassLoader classLoader) {
        while (classLoader != null) {
            Log.d(TAG, "ClassLoader: " + classLoader);
            classLoader = classLoader.getParent();
        }
        Log.d(TAG, "Reached BootClassLoader (null)");
    }
}

日志输出如下

1
2
3
4
5
6
7
8
PathClassLoader: dalvik.system.PathClassLoader[DexPathList[[zip file "/data/app/\~~qHxEOlv8MqCgwCgGZR5sdQ==/com.example.classloaderdemo-zI8ZQUdmTUh3v21YxUjwhg==/base.apk"],nativeLibraryDirectories=[/data/app/\~~qHxEOlv8MqCgwCgGZR5sdQ==/com.example.classloaderdemo-zI8ZQUdmTUh3v21YxUjwhg==/lib/arm64, /system/lib64, /system/system_ext/lib64, /system/product/lib64, /vendor/lib64]]]
BootClassLoader: java.lang.BootClassLoader@31eea01
ClassLoader referenced unknown path: /sdcard/external.dex
DexClassLoader: dalvik.system.DexClassLoader[DexPathList[[],nativeLibraryDirectories=[/system/lib64, /system/system_ext/lib64, /system/product/lib64, /vendor/lib64]]]
ClassLoader: dalvik.system.DexClassLoader[DexPathList[[],nativeLibraryDirectories=[/system/lib64, /system/system_ext/lib64, /system/product/lib64, /vendor/lib64]]]
ClassLoader: dalvik.system.PathClassLoader[DexPathList[[zip file "/data/app/\~~qHxEOlv8MqCgwCgGZR5sdQ==/com.example.classloaderdemo-zI8ZQUdmTUh3v21YxUjwhg==/base.apk"],nativeLibraryDirectories=[/data/app/~~qHxEOlv8MqCgwCgGZR5sdQ==/com.example.classloaderdemo-zI8ZQUdmTUh3v21YxUjwhg==/lib/arm64, /system/lib64, /system/system_ext/lib64, /system/product/lib64, /vendor/lib64]]]
ClassLoader: java.lang.BootClassLoader@31eea01
Reached BootClassLoader (null)

BootClassLoader

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
class BootClassLoader extends ClassLoader {
    //.....
	@Override
    protected Class<?> findClass(String name) throws ClassNotFoundException {
        return Class.classForName(name, false, null);
    }
   // .....
    @Override
    protected Class<?> loadClass(String className, boolean resolve)
           throws ClassNotFoundException {
        Class<?> clazz = findLoadedClass(className);

        if (clazz == null) {
            clazz = findClass(className);
        }

        return clazz;
    }

BootClassLoader重写了findClass和loadClass两个方法

当一个类不存在时会调用Class.classForName进行类的加载, 与加载基本类时的Class.forName()不同

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
ublic final class Class<T> implements java.io.Serializable,
                              GenericDeclaration,
                              Type,
                              AnnotatedElement {
    // ...省略

    public static Class<?> forName(String className)
                throws ClassNotFoundException {
        Class<?> caller = Reflection.getCallerClass();
        return forName(className, true, ClassLoader.getClassLoader(caller));
    }

    public static Class<?> forName(String name, boolean initialize,
                                   ClassLoader loader)
        throws ClassNotFoundException
    {
        if (loader == null) {
            loader = BootClassLoader.getInstance();
        }
        Class<?> result;
        try {
            result = classForName(name, initialize, loader);
        } catch (ClassNotFoundException e) {
            Throwable cause = e.getCause();
            if (cause instanceof LinkageError) {
                throw (LinkageError) cause;
            }
            throw e;
        }
        return result;
    }

    // 本地方法
    static native Class<?> classForName(String className, boolean shouldInitialize,
            ClassLoader classLoader) throws ClassNotFoundException;

    // ...省略
}

可以发现forName实际上调用的还是classForName

ZygoteInit.preloadClasses()中调用Class.forName()，实际是指定BootClassLoader为类加载器，且只需要在预加载的时候进行类初始化，只需要一次
总之，通过 Class.forName() 或者 Class.classForName() 可以且仅可以直接加载基本类，一旦基本类预加载后，对于应用程序而言，我们虽然不能直接访问BootClassLoader，但可以通过Class.forName/Class.classForName加载

class文件加载

类加载时机

1
2
3
4
5
6
7
8
9
1.隐式加载:
(1)创建类的实例,也就是new一个对象
(2)访问某个类或接口的静态变量,或者对该静态变量赋值
(3)调用类的静态方法
(4)反射Class.forName("android.app.ActivityThread")
(5)初始化一个类的子类(会首先初始化子类的父类)
2.显示加载：
(1)使用LoadClass()加载
(2)使用forName()加载

Class.forName 和 ClassLoader.loadClass加载有何不同：
（1）ClassLoader.loadClass也能加载一个类,但是不会触发类的初始化(也就是说不会对类的静态变量,静态代码块进行初始化操作)
（2）Class.forName这种方式,不但会加载一个类,还会触发类的初始化阶段,也能够为这个类的静态变量,静态代码块进行初始化操作

PathClassLoader

PathClassLoader 是作为应用程序的系统类加载器，也是在 Zygote 进程启动的时候初始化的

基本流程为：

1
2
3
4
ZygoteInit.main() ->
	ZygoteInit.forkSystemServer() ->
			ZygoteInit.handleSystemServerProcess() ->
					ZygoteInit.createPathClassLoader()

在预加载基本类之后执行，所以每一个 APP 进程从 Zygote 中 fork 出来之后都自动携带了一个 PathClassLoader，它通常用于加载 apk 里面的 .dex 文件

1
2
3
4
5
6
7
8
9
10
public class PathClassLoader extends BaseDexClassLoader {

    public PathClassLoader(String dexPath, ClassLoader parent) {
        super(dexPath, null, null, parent);
    }

    public PathClassLoader(String dexPath, String librarySearchPath, ClassLoader parent) {
        super(dexPath, null, librarySearchPath, parent);
    }
}

DexClassLoader

可以从包含classes.dex的jar或者apk中，加载类的类加载器, 可用于执行动态加载, 但必须是app私有可写目录来缓存odex文件. 能够加载系统没有安装的apk或者jar文件， 因此很多热修复和插件化方案都是采用DexClassLoader

1
2
3
4
5
6
7
public class
DexClassLoader extends BaseDexClassLoader {
   public DexClassLoader(String dexPath, String optimizedDirectory,
            String librarySearchPath, ClassLoader parent) {
        super(dexPath, new File(optimizedDirectory), librarySearchPath, parent);
    }
}

与PathClassLoader相比, DexClassLoader提供了optimizedDirectory，而PathClassLoader则没有

optimizedDirectory正是用来存放odex文件的地方，所以可以利用DexClassLoader实现动态加载

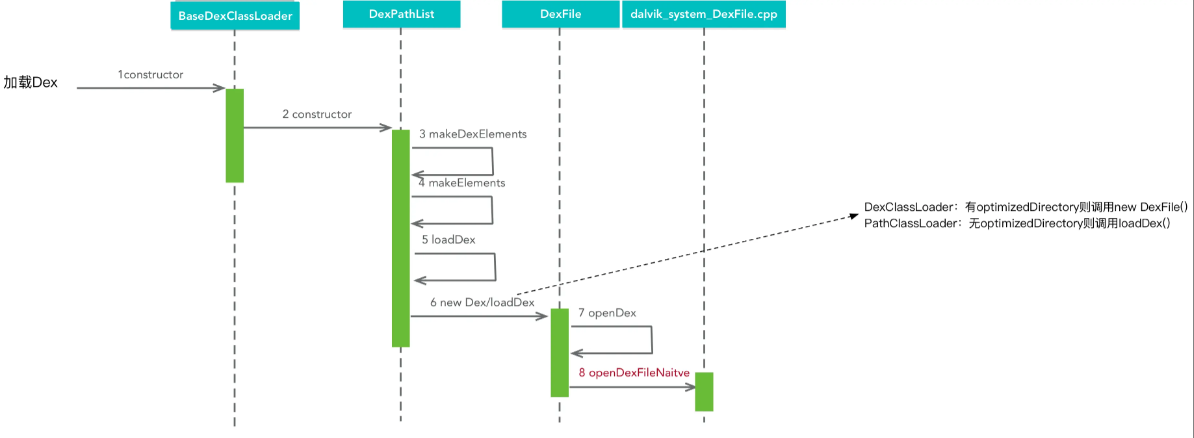

BaseDexClassLoader

BaseDexClassLoader是PathClassLoader和DexClassLoader共同的父类

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
public class BaseDexClassLoader extends ClassLoader {
    private final DexPathList pathList;
	//.....
    public BaseDexClassLoader(String dexPath, File optimizedDirectory,String librarySearchPath, ClassLoader parent) {
        this(dexPath, optimizedDirectory, librarySearchPath, parent, false);
    }

    /**
     * @hide
     */
    public BaseDexClassLoader(String dexPath, File optimizedDirectory,String librarySearchPath, ClassLoader parent, boolean isTrusted) {
        super(parent);
        this.pathList = new DexPathList(this, dexPath, librarySearchPath, null, isTrusted);

        if (reporter != null) {
            reportClassLoaderChain();
        }
    }

    @Override
    protected Class<?> findClass(String name) throws ClassNotFoundException {
        List<Throwable> suppressedExceptions = new ArrayList<Throwable>();
        Class c = pathList.findClass(name, suppressedExceptions);
        if (c == null) {
            ClassNotFoundException cnfe = new ClassNotFoundException(
                    "Didn't find class \"" + name + "\" on path: " + pathList);
            for (Throwable t : suppressedExceptions) {
                cnfe.addSuppressed(t);
            }
            throw cnfe;
        }
        return c;
    }
    //...
}

BaseDexClassLoader继承于ClassLoader, 额外增加了pathList字段, 并且重写了类加载函数findClass

1
2
3
4
dexPath: 包含目标类或资源的apk/jar列表;当有多个路径则采用:分割;
optimizedDirectory: 优化后dex文件存在的目录, 可以为null;
libraryPath: native库所在路径列表;当有多个路径则采用:分割;
ClassLoader:父类的类加载器

并且其findClass其实是委托给了pathList的.findClass函数

PathList

该类主要用来查找Dex、SO库的路径，并这些路径整体呈一个数组

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
final class DexPathList {
    private Element[] dexElements;
    private final List<File> nativeLibraryDirectories;
    private final List<File> systemNativeLibraryDirectories;

    final class DexPathList {
    public DexPathList(ClassLoader definingContext, String dexPath,String libraryPath, File optimizedDirectory) {
        ...
        this.definingContext = definingContext;
        ArrayList<IOException> suppressedExceptions = new ArrayList<IOException>();

        //记录所有的dexFile文件
        this.dexElements = makePathElements(splitDexPath(dexPath), optimizedDirectory, suppressedExceptions);

        //app目录的native库
        this.nativeLibraryDirectories = splitPaths(libraryPath, false);
        //系统目录的native库
        this.systemNativeLibraryDirectories = splitPaths(System.getProperty("java.library.path"), true);
        List<File> allNativeLibraryDirectories = new ArrayList<>(nativeLibraryDirectories);
        allNativeLibraryDirectories.addAll(systemNativeLibraryDirectories);
        //记录所有的Native动态库
        this.nativeLibraryPathElements = makePathElements(allNativeLibraryDirectories, null, suppressedExceptions);
        ...
    }
}

DexPathList初始化过程，主要收集以下两个变量信息：
（1）dexElements: 根据多路径的分隔符;将dexPath转换成File列表，记录所有的dexFile
（2）nativeLibraryPathElements: 记录所有的Native动态库, 包括app目录的native库和系统目录的native库

makePathElements：

1
2
3
4
private static Element[] makePathElements(List<File> files, File optimizedDirectory,
        List<IOException> suppressedExceptions) {
    return makeDexElements(files, optimizedDirectory, suppressedExceptions, null);
}

makeDexElements：

makeDexElements方法的作用是获取一个包含dex文件的元素集合

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
private static Element[] makeDexElements(List<File> files, File optimizedDirectory,
        List<IOException> suppressedExceptions, ClassLoader loader, boolean isTrusted) {
  Element[] elements = new Element[files.size()];  //获取文件个数
  int elementsPos = 0;
  for (File file : files) {
      if (file.isDirectory()) {
          elements[elementsPos++] = new Element(file);
      } else if (file.isFile()) {
          String name = file.getName();
          DexFile dex = null;
          //匹配以.dex为后缀的文件
          if (name.endsWith(DEX_SUFFIX)) {
              dex = loadDexFile(file, optimizedDirectory, loader, elements);
              if (dex != null) {
                  elements[elementsPos++] = new Element(dex, null);
              }
          } else {
              dex = loadDexFile(file, optimizedDirectory, loader, elements);
              if (dex == null) {
                  elements[elementsPos++] = new Element(file);
              } else {
                  elements[elementsPos++] = new Element(dex, file);
              }
          }
          if (dex != null && isTrusted) {
            dex.setTrusted();
          }
      } else {
          System.logW("ClassLoader referenced unknown path: " + file);
      }
  }
  if (elementsPos != elements.length) {
      elements = Arrays.copyOf(elements, elementsPos);
  }

  return elements;
}

该方法的主要功能是创建Element数组

loadDexFile：

加载DexFile文件，而且会把优化后的dex文件缓存到对应目录

1
2
3
4
5
6
7
8
9
10
private static DexFile loadDexFile(File file, File optimizedDirectory, ClassLoader loader,
                                   Element[] elements)
        throws IOException {
    if (optimizedDirectory == null) {
        return new DexFile(file, loader, elements);  //创建DexFile对象
    } else {
        String optimizedPath = optimizedPathFor(file, optimizedDirectory);
        return DexFile.loadDex(file.getPath(), optimizedPath, 0, loader, elements);
    }
}

DexFile：

用来描述Dex文件，Dex的加载以及Class的查找都是由该类调用它的native方法完成的

1
2
3
4
5
6
7
8
9
10
DexFile(File file, ClassLoader loader, DexPathList.Element[] elements)
        throws IOException {
    this(file.getPath(), loader, elements);
}

DexFile(String fileName, ClassLoader loader, DexPathList.Element[] elements) throws IOException {
    mCookie = openDexFile(fileName, null, 0, loader, elements);
    mInternalCookie = mCookie;
    mFileName = fileName;
}

openDexFile:

1
2
3
4
5
6
7
8
private static Object openDexFile(String sourceName, String outputName, int flags,
        ClassLoader loader, DexPathList.Element[] elements) throws IOException {
    return openDexFileNative(new File(sourceName).getAbsolutePath(),
                             (outputName == null) ? null : new File(outputName).getAbsolutePath(),
                             flags,
                             loader,
                             elements);
}
  1. sourceName为PathClassLoader构造函数传递的dexPath中以分隔符划分之后的文件名；
  2. outputName为null；
  3. flags = 0
  4. loader为null；
  5. elements为makeDexElements()过程生成的Element数组；

openDexFileNative:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
static jobject DexFile_openDexFileNative(JNIEnv* env,
                                         jclass,
                                         jstring javaSourceName,
                                         jstring javaOutputName ATTRIBUTE_UNUSED,
                                         jint flags ATTRIBUTE_UNUSED,
                                         jobject class_loader,
                                         jobjectArray dex_elements) {
  ScopedUtfChars sourceName(env, javaSourceName);
  if (sourceName.c_str() == nullptr) {
    return 0;
  }
  Runtime* const runtime = Runtime::Current();
  ClassLinker* linker = runtime->GetClassLinker();
  std::vector<std::unique_ptr<const DexFile>> dex_files;
  std::vector<std::string> error_msgs;
  const OatFile* oat_file = nullptr;

  dex_files = runtime->GetOatFileManager().OpenDexFilesFromOat(sourceName.c_str(),
                                                               class_loader,
                                                               dex_elements,
                                                               /*out*/ &oat_file,
                                                               /*out*/ &error_msgs);

  if (!dex_files.empty()) {
    jlongArray array = ConvertDexFilesToJavaArray(env, oat_file, dex_files);
    ...
    return array;
  } else {
    ...
    return nullptr;
  }
}

整体加载流程如图
