dex结构

bin

序

整个dex文件可以看作一个dex结构体的实例, 结构体使用 c 语言实现

dex结构体的源码位于

  • art/libdexfile/dex/dex_file.h(新目录)
  • dalvik/libdex/DexFile.h(较旧版本)

了解dex结构体是是否有必要的, 特别在加固与脱壳的领域

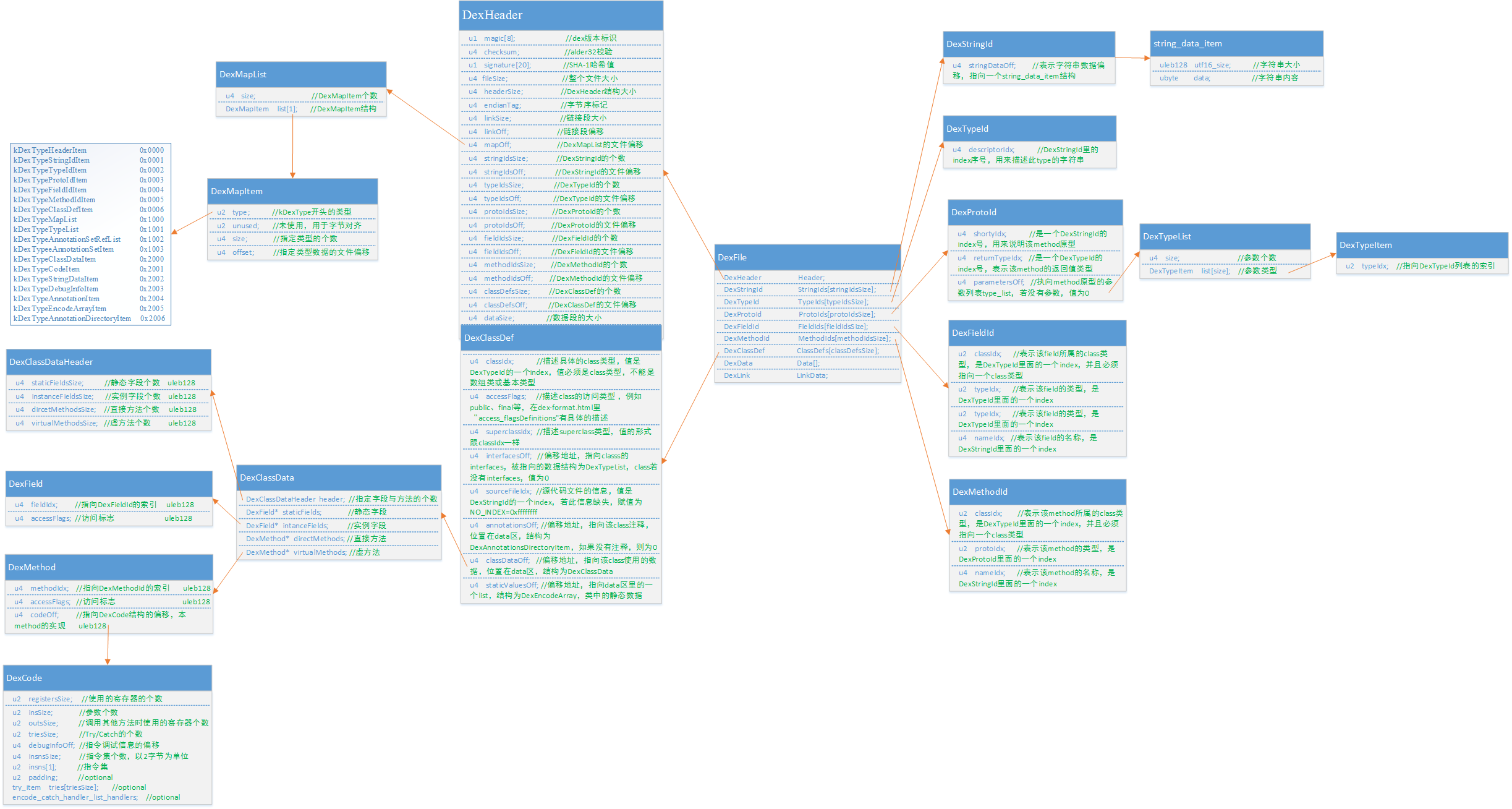

整体参考图(与现版本有些许差异)

对应

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
struct DexFile {
    /* odex文件头 */
    const DexOptHeader* pOptHeader;

    /* dex文件结构 */
    const DexHeader*    pHeader;
    const DexStringId*  pStringIds;
    const DexTypeId*    pTypeIds;
    const DexFieldId*   pFieldIds;
    const DexMethodId*  pMethodIds;
    const DexProtoId*   pProtoIds;
    const DexClassDef*  pClassDefs;
    const DexLink*      pLinkData;

    /*辅助数据段,记录dex文件被优化后添加的一些信息*/
    const DexClassLookup* pClassLookup;
    const void*         pRegisterMapPool;
    const u1*           baseAddr;
    int                 overhead;
    //void*               auxData;
};

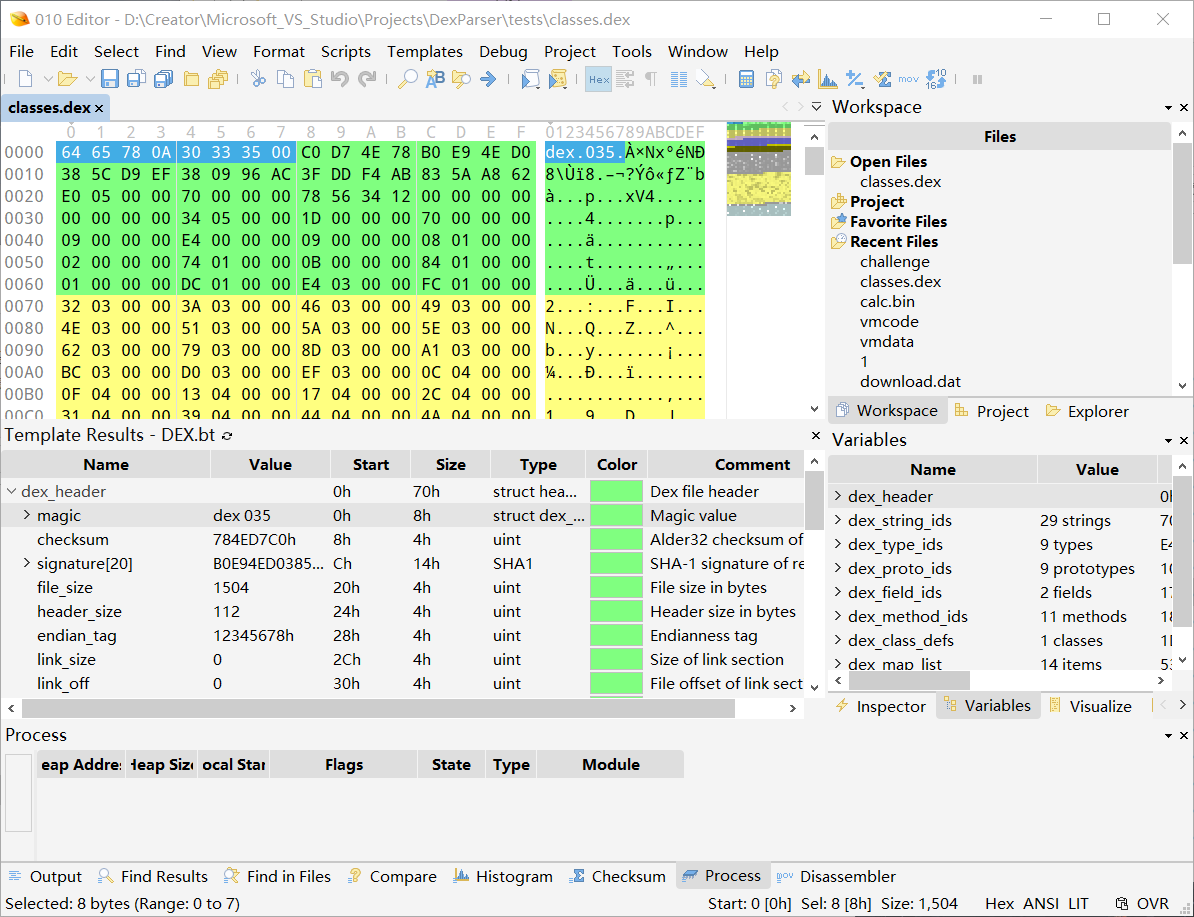

使用工具010 editor的模板功能, 能够十分有效的帮助我们学习dex结构体

使用以下源码得到的dex文件作为学习案例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
public class Hello {

    private int number;

    public Hello(int number) {
        this.number = number;
    }

    public int getNumber() {
        return number;
    }

    public void setNumber(int number) {
        this.number = number;
    }

    public static int add(int a, int b) {
        return a + b;
    }

    public static void main(String[] args) {
        Hello ahello = new Hello(10);
        int result = add(5, 3);
        System.out.println("The result of addition is: " + result);
        System.out.println("The number in the object is: " + ahello.getNumber());
    }
}

通过以下指令得到目标文件

1
2
javac ./Hello.java
AndroidSDKVersion/d8.bat --ouput . .\Hello.class

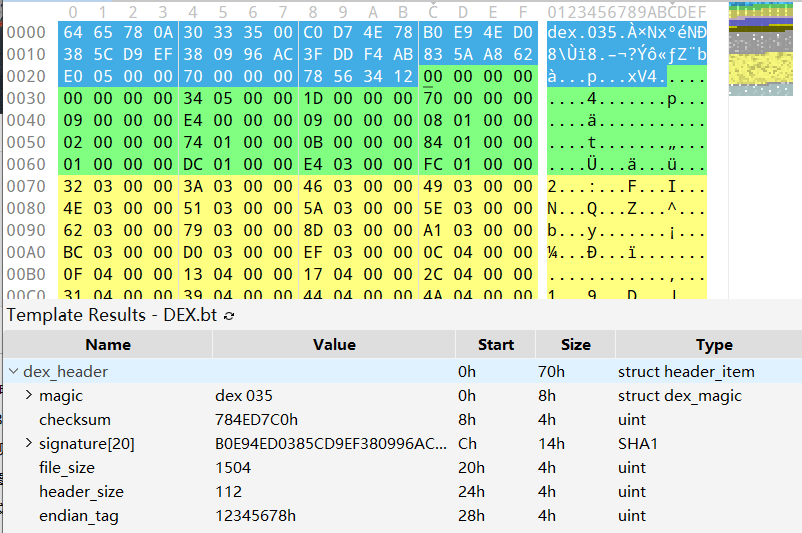

使用010editor打开

leb128

为了节省内存dex文件中会对部分整数使用可变长度编码

名称 说明
sleb128 有符号 LEB128，可变长度（见下文）
uleb128 无符号 LEB128，可变长度（见下文）
uleb128p1 无符号 LEB128 加 1，可变长度（见下文）

每个 LEB128 编码值均由 1-5 个字节组成，共同表示一个 32 位的值。每个字节均已设置其最高有效位（序列中的最后一个字节除外，其最高有效位已清除）。每个字节的剩余 7 位均为载荷，即第一个字节中有 7 个最低有效位，第二个字节中也是 7 个，依此类推。

对于有符号 LEB128 (sleb128)，序列中最后一个字节的最高有效载荷位会进行符号扩展，以生成最终值。在无符号情况 (uleb128) 下，任何未明确表示的位都会被解译为 0。

变体 uleb128p1 用于表示一个有符号值，其表示法是编码为 uleb128 的值加 1。这使得 -1 的编码（或被视为无符号值 0xffffffff）成为一个单字节（但没有任何其他负数），并且该编码在下面这些情况下非常实用：所表示的数值必须为非负数或 -1（或 0xffffffff）；不允许任何其他负值（或不太可能需要使用较大的无符号值）。

编码序列 As sleb128 As uleb128 编码为 uleb128p1
00 0 0 -1
01 1 1 0
7f -1 127 126
80 7f -128 16256 16255

Header

header用于描述dex文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
/****************************************************
			dex文件头
****************************************************/
struct DexHeader {
    u1  magic[8];           /* dex版本标识  dex.035=>64 65 78 0a 30 33 35 00 */
    u4  checksum;           /* adler32 校验 checksum段为dex文件的校验和，通过它来判断dex文件是否被损坏或篡改 */
    u1  signature[20]; /* SHA-1 hash */
    u4  fileSize;           /* 整个文件大小 */
    u4  headerSize;         /* DexHeader结构大小	0x70 */
    u4  endianTag;			/* 字节序标记	*/
    u4  linkSize;           /* 链接段大小	*/
    u4  linkOff;            /* 链接段偏移	*/

    u4  mapOff;             /* DexMapList的文件偏移	*/

    u4  stringIdsSize;      /* DexStringId的个数	*/
    u4  stringIdsOff;       /* DexStringId的文件偏移	*/

    u4  typeIdsSize;		/* DexTypeId的个数	*/
    u4  typeIdsOff;			/* DexTypeId的文件偏移	*/

    u4  protoIdsSize;       /* DexProtoId的个数	*/
    u4  protoIdsOff; 		/* DexProtoId的文件偏移	*/

    u4  fieldIdsSize;		/* DexFieldId的个数	*/
    u4  fieldIdsOff;		/* DexFieldId的文件偏移	*/

    u4  methodIdsSize;		/* DexMethodId的个数	*/
    u4  methodIdsOff;		/* DexMethodId的文件偏移	*/

    u4  classDefsSize;		/* DexClassDef的个数	*/
    u4  classDefsOff;       /* DexClassDef的文件偏移	*/

    u4  dataSize;           /* 数据段的大小	*/
    u4  dataOff;			/* 数据段的文件偏移	*/
};

magic

magic字段格式一般是

1
b'dex\x0a035\x00'

其中035会随着dex文件版本发生变化

例如也有可能是

1
b'dex\x0a038\x00'

checksum

用于校验dex完整性

signature

20字节的SHA-1哈希

file_size

整个文件的大小

header_size

头部大小

endian_tag

标识字节序

  • 小端序0x78563412
  • 大端序0x12345678

以上这些在案例中的实例

link

link_size 与 link_off用于标明链接段

大多数时候皆为空(例如案例中), 不作多关注

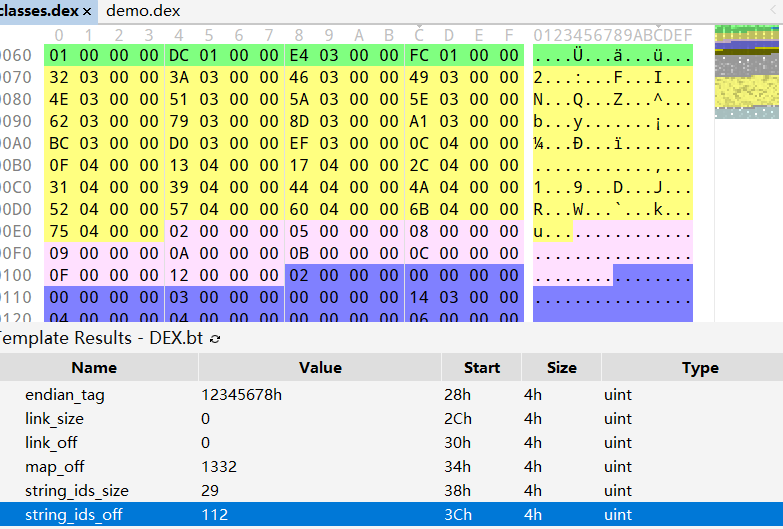

map_off

DexMapList的偏移

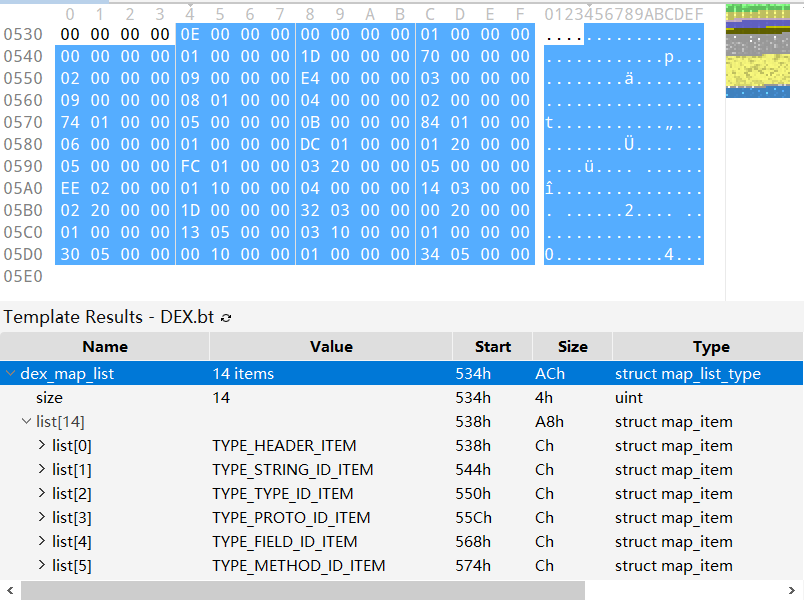

DexMapList描述了整个dex文件的布局

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
struct DexMapList {
    u4  size;               /* DexMapItem的个数 */
    DexMapItem list[1];     /* DexMapItem结构 */
};

struct DexMapItem {
    u2 type;              /* kDexType开头的类型 */
    u2 unused;			  /* 未使用，用于字节对齐 */
    u4 size;              /* DexMapItem中的size字段指定了特定类型的个数，它们以特定的类型在dex文件中连续存放 */
    u4 offset;            /* 指定类型数据的文件偏移 offset为该类型的文件起始偏移地址*/
};

/* DexMapItem的类型(type) */
enum {
    kDexTypeHeaderItem               = 0x0000, //模式整个DexHeader结构，它占用了文件的前0x70个字节的空间
    kDexTypeStringIdItem             = 0x0001, //stringIdsSize stringIdsSize
    kDexTypeTypeIdItem               = 0x0002, //typeIdsSize typeIdsOff
    kDexTypeProtoIdItem              = 0x0003, //protoIdsSize protoIdsOff
    kDexTypeFieldIdItem              = 0x0004, //fieldIdsSize fieldIdsSize
    kDexTypeMethodIdItem             = 0x0005, //methodIdsSize methodIdsOff
    kDexTypeClassDefItem             = 0x0006, //classDefsSize classDefsOff  指向的结构体为DexClassDef

    kDexTypeMapList                  = 0x1000, //DexMapItem结构
    kDexTypeTypeList                 = 0x1001, //DexTypeList结构
    kDexTypeAnnotationSetRefList     = 0x1002,
    kDexTypeAnnotationSetItem        = 0x1003,

    kDexTypeClassDataItem            = 0x2000, //DexClassData结构
    kDexTypeCodeItem                 = 0x2001, //DexCode结构
    kDexTypeStringDataItem           = 0x2002, //指向DexStringId字符串列表的首地址
    kDexTypeDebugInfoItem            = 0x2003, //调式信息偏移
    kDexTypeAnnotationItem           = 0x2004,
    kDexTypeEncodedArrayItem         = 0x2005,
    kDexTypeAnnotationsDirectoryItem = 0x2006,
};

string_id

string_idx_size

描述DexStringId的个数

string_idx_off

DexStringId的偏移

1
2
3
struct DexStringId {
    u4 stringDataOff;      /* 字符串数据偏移 */
};

也就是黄色的这部分

其描述的是一个stringData的偏移

例如第一个偏移是0x332

对应内容是

代表该字符串共有6个字符(注意并不是6个字节), 其中不包括结尾的\x00

所有的字符串按顺序排列生成一个索引

image-20250305142952451

type_id

type_ids_size

描述DexTypeId的个数

type_ids_off

指向类型描述符id的偏移

1
2
3
4
struct DexTypeId {
    u4  descriptorIdx;      /* 指向DexStringId列表的索引 */
};

内容如下

1
2
3
02 00 00 00 05 00 00 00 08 00 00 00 09 00 00 00
0A 00 00 00 0B 00 00 00 0C 00 00 00 0F 00 00 00
12 00 00 00

数字代表的就是字符串的索引

例如

02 00 00 00就代表索引2的字符串也就是I, int型

image-20250305143520029

proto_id

proto_ids_size

描述proto_id的个数

proto_ids_off

指向proto_ids的偏移

每一个proto_id的定义如下,用于描述一个方法原型

1
2
3
4
5
 struct DexProtoId{
 u4 shortyIdx;   /*指向DexStringId列表的索引*/
 u4 returnTypeIdx;  /*指向DexTypeId列表的索引*/
 u4 parametersOff;  /*指向DexTypeList的位置偏移*/
}

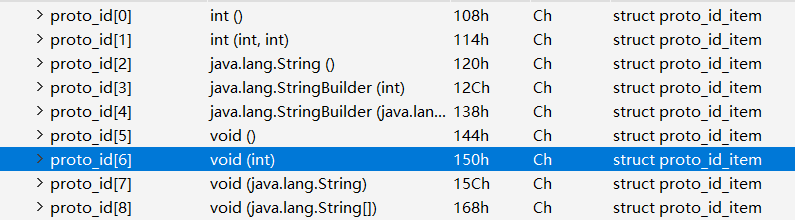

  1. 第一个字段是一个索引, 对应字符串中一个能描述方法的字符串

    例如III表示int (int, int)

  2. 第二个字段就是返回值类型的类型索引

  3. 第三个字段是指向一个DexTypeList的偏移

    1
    2
    3
    4
    5
    6
    7
    8
    struct DexTypeList {
        u4  size;               /* 接下来DexTypeItem的个数 */
        DexTypeItem list[size];    /* DexTypeItem结构 */
    };

    struct DexTypeItem {
        u2  typeIdx;            /* 指向DexTypeId列表的索引 */
    };

    例如02 00 00 00 00 00 00 00代表

    共有两个参数, 都位于类型索引表的0处, 也就是int, int

field_id

field_ids_size

描述DexFieldId的个数

field_ids_off

描述DexFieldId所在偏移

1
2
3
4
5
struct DexFieldId {
    u2  classIdx;           /* 类的类型，指向DexTypeId列表的索引 */
    u2  typeIdx;            /* 字段类型，指向DexTypeId列表的索引 */
    u4  nameIdx;            /* 字段名，指向DexStringId列表的索引 */
};
  1. 第一个字段代表所属类
  2. 第二个字段代表类型
  3. 第三个字段对应字符串表中的索引, 是字段的名称

例如01 00 00 00 17 00 00 00代表Hello.number字段, 其是一个int

image-20250305145055947

method_id

method_ids_size

method_id的个数

method_ids_off

所在偏移

1
2
3
4
5
struct DexMethodId {
    u2  classIdx;           /* 类的类型，指向DexTypeId列表的索引 */
    u2  protoIdx;           /* 声明类型，指向DexProtoId列表的索引 */
    u4  nameIdx;            /* 方法名，指向DexStringId列表的索引 */
};
  1. 第一个字段代表所属类索引
  2. 第二个字段代表方法原型声明索引
  3. 第三个字段代表方法名字

class_def

整个dex最复杂也是最关键的地方

class_defs_size

描述DexClassDef的个数

class_defs_off

DexClassDef结构所在偏移

1
2
3
4
5
6
7
8
9
10
struct DexClassDef {
    u4  classIdx;           /* 类的类型，指向DexTypeId列表的索引 */
    u4  accessFlags;        /* accessFlags是类的访问标志，以ACC_开头的一个枚举值 */
    u4  superclassIdx;      /* 父类类型，指向DexTypeId列表的索引 */
    u4  interfacesOff;      /* 接口，指向DexTypeList的偏移 */
    u4  sourceFileIdx;      /* 源文件名，指向DexStringId列表的索引 */
    u4  annotationsOff;     /* 注解，指向DexAnnotationsDirectoryItem结构 annotationsOff字段指向注解目录结构，根据类型不同会有注解类、注解方法、注解字段与注解参数*/
    u4  classDataOff;       /* 指向DexClassData结构的偏移 classDataOff字段是类的数据部分*/
    u4  staticValuesOff;    /* 指向DexEncodedArray结构的偏移 staticValuesOff字段记录类中的静态数据*/
};

访问标志枚举

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
/* accessFlags 访问标志 */
enum {
    ACC_PUBLIC       = 0x00000001,       // class, field, method, ic
    ACC_PRIVATE      = 0x00000002,       // field, method, ic
    ACC_PROTECTED    = 0x00000004,       // field, method, ic
    ACC_STATIC       = 0x00000008,       // field, method, ic
    ACC_FINAL        = 0x00000010,       // class, field, method, ic
    ACC_SYNCHRONIZED = 0x00000020,       // method (only allowed on natives)
    ACC_SUPER        = 0x00000020,       // class (not used in Dalvik)
    ACC_VOLATILE     = 0x00000040,       // field
    ACC_BRIDGE       = 0x00000040,       // method (1.5)
    ACC_TRANSIENT    = 0x00000080,       // field
    ACC_VARARGS      = 0x00000080,       // method (1.5)
    ACC_NATIVE       = 0x00000100,       // method
    ACC_INTERFACE    = 0x00000200,       // class, ic
    ACC_ABSTRACT     = 0x00000400,       // class, method, ic
    ACC_STRICT       = 0x00000800,       // method
    ACC_SYNTHETIC    = 0x00001000,       // field, method, ic
    ACC_ANNOTATION   = 0x00002000,       // class, ic (1.5)
    ACC_ENUM         = 0x00004000,       // class, field, ic (1.5)
    ACC_CONSTRUCTOR  = 0x00010000,       // method (Dalvik only)
    ACC_DECLARED_SYNCHRONIZED =0x00020000,       // method (Dalvik only)
    ACC_CLASS_MASK =(ACC_PUBLIC | ACC_FINAL | ACC_INTERFACE | ACC_ABSTRACT| ACC_SYNTHETIC | ACC_ANNOTATION | ACC_ENUM),
    ACC_INNER_CLASS_MASK =(ACC_CLASS_MASK | ACC_PRIVATE | ACC_PROTECTED | ACC_STATIC),
    ACC_FIELD_MASK =(ACC_PUBLIC | ACC_PRIVATE | ACC_PROTECTED | ACC_STATIC | ACC_FINAL| ACC_VOLATILE | ACC_TRANSIENT | ACC_SYNTHETIC | ACC_ENUM),
    ACC_METHOD_MASK =(ACC_PUBLIC | ACC_PRIVATE | ACC_PROTECTED | ACC_STATIC | ACC_FINAL | ACC_SYNCHRONIZED | ACC_BRIDGE | ACC_VARARGS | ACC_NATIVE | ACC_ABSTRACT | ACC_STRICT | ACC_SYNTHETIC | ACC_CONSTRUCTOR| ACC_DECLARED_SYNCHRONIZED),
};

annotations

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
struct DexAnnotationSetItem {
    u4  size;
    u4  entries[1];                 /* 指向DexAnnotationItem结构 */
};

struct DexFieldAnnotationsItem {
    u4  fieldIdx;
    u4  annotationsOff;             /* 指向DexAnnotationSetItem结构 */
};

struct DexMethodAnnotationsItem {
    u4  methodIdx;
    u4  annotationsOff;             /* 指向DexAnnotationSetItem结构 */
};

struct DexParameterAnnotationsItem {
    u4  methodIdx;
    u4  annotationsOff;             /* 指向DexAnotationSetRefList结构 */
};

struct DexAnnotationSetRefList {
    u4  size;
    DexAnnotationSetRefItem list[1];
};

struct DexAnnotationSetRefItem {
    u4  annotationsOff;             /* 指向DexAnnotationSetItem结构 */
};

struct DexAnnotationItem {
    u1  visibility;
    u1  annotation[1];
};

enum {
    kDexVisibilityBuild         = 0x00,
    kDexVisibilityRuntime       = 0x01,
    kDexVisibilitySystem        = 0x02,

    kDexAnnotationByte          = 0x00,
    kDexAnnotationShort         = 0x02,
    kDexAnnotationChar          = 0x03,
    kDexAnnotationInt           = 0x04,
    kDexAnnotationLong          = 0x06,
    kDexAnnotationFloat         = 0x10,
    kDexAnnotationDouble        = 0x11,
    kDexAnnotationString        = 0x17,
    kDexAnnotationType          = 0x18,
    kDexAnnotationField         = 0x19,
    kDexAnnotationMethod        = 0x1a,
    kDexAnnotationEnum          = 0x1b,
    kDexAnnotationArray         = 0x1c,
    kDexAnnotationAnnotation    = 0x1d,
    kDexAnnotationNull          = 0x1e,
    kDexAnnotationBoolean       = 0x1f,

    kDexAnnotationValueTypeMask = 0x1f,
    kDexAnnotationValueArgShift = 5,
};

class_data

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
/* classDataOff */
struct DexClassData {
    DexClassDataHeader header;        //指定字段与方法的个数
    DexField*          staticFields;  //静态字段，DexField结构
    DexField*          instanceFields;//实例字段，DexField结构
    DexMethod*         directMethods; //直接方法，DexMethod结构
    DexMethod*         virtualMethods;//虚方法，DexMethod结构
};

/* DexClassDataHeader结构记录了当前类中字段与方法的数目 */
struct DexClassDataHeader {
    u4 staticFieldsSize; //静态字段个数
    u4 instanceFieldsSize; //实例字段个数
    u4 directMethodsSize; //直接方法个数
    u4 virtualMethodsSize; //虚方法个数
};

/* DexField结构描述了字段的类型与访问标志 */
struct DexField {
    u4 fieldIdx;    /* 指向DexFieldId的索引 */
    u4 accessFlags; /* 访问标志 */
};

/* DexMethod结构描述方法的原型、名称、访问标志以及代码数据块 */
struct DexMethod {
    u4 methodIdx;    /* 指向DexMethodId的索引 */
    u4 accessFlags;  /* 访问标志 */
    u4 codeOff;      /* 指向DexCode结构的偏移 */
};

struct DexCode {
    u2  registersSize;      /* 使用的寄存器个数 .register*/
    u2  insSize;			/* 参数个数 .paramter*/
    u2  outsSize;			/* 调用其他方法时使用的寄存器个数 outsSize指定方法调用外部方法时使用的寄存器个数*/
    u2  triesSize;			/* try/catch个数 */
    u4  debugInfoOff;       /* 指向调式信息的偏移 */
    u4  insnsSize;          /* 指令集个数，以2字节为单位 */
    u2  insns[1];			/* 指令集 */
    /* 2字节空间用于结构对齐 */
    /* try_item[triesSize] DexTry结构 */
    /*  try/catch中handler的个数 */
    /* catch_handler_item[handlersSize] DexCatchHandler结构 */
};

struct DexTry {
    u4  startAddr;
    u2  insnCount;
    u2  handlerOff;
};

staticValues

1
2
3
struct DexEncodedArray {
    u1  array[1];
};
1
2
3
4
5
6
7
8
9
10
11
// 定义 Encoded Value 结构体
typedef struct {
    ubyte value_type;
    ubyte value[value_type_size(value_type)];
} EncodedValue;

// 定义 Encoded Array 结构体
typedef struct {
    uleb128 size;
    EncodedValue values[size];
} EncodedArray;

data

data_size

数据段大小

data_off

数据段偏移

参考

Dalvik 可执行文件格式 | Android Open Source Project

dex_file.h - Android Code Search
